Фронтальные стеллажи предназначены для хранения грузов на складах, где продукция размещается на паллетах. Если имеется широкий ассортимент товаров и необходим свободный доступ к каждой секции, то отличным помощником будут стеллажи для паллет (поддонов). Стеллажи представляют собой сборно-разборную конструкцию, собираемую в одну или две линии любой длины с необходимыми количеством ярусов. Секция паллетного фронтального стеллажа состоит из вертикальных рам и горизонтальных балок, на которые ставится паллет.
• Свободный доступ к каждой паллете и оперативная обработка груза.
• Визуальное представление о наличии груза.
• Легкость монтажа (демонтажа, изменения высоты ячеек, перепланировки склада и т.д.).
• Использование практически любой грузоподъемной техники.
• Хранение однотипных и комбинированных грузов на паллетах (поддонах).
• Возможность использовать нижний ярус хранения для подбора товара.
| Тип профиля стоек, материал | Прокатной, сталь Ст3 пс |
| Ширина профиля стоек | 70; 90; 110; 130 мм |
| Покрытие рам | Оцинкованное либо полимерное (под заказ) |
| Шаг перестановки балок | 50 мм |
| Глубина секции стеллажа | 800; 1050; 1100 мм |
| Высота рам | от 2,2 до 14 м, с шагом 300 мм |
| Крепление балки к раме | Зацепное |
| Допустимая нагрузка на секцию стеллажа | до 25000 кг (зависит от профиля стойки и высоты установки первого яруса балок) |
| Длина секции (грузовой балки) | 1500; 1800; 2250; 2700; 3000; 3300; 3600 мм |

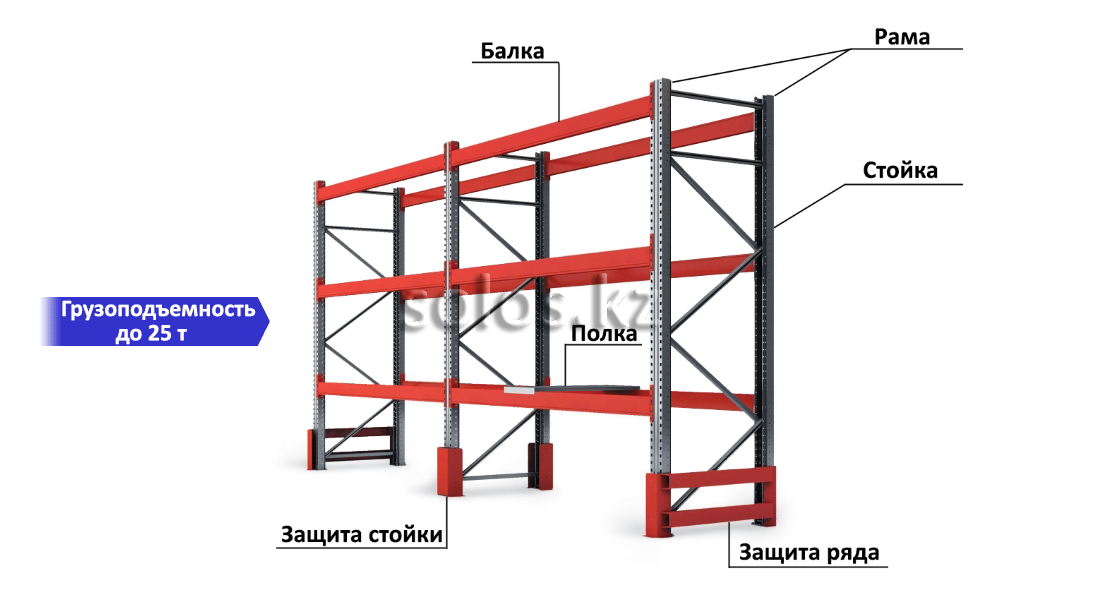

Основные составляющие наших паллетных стеллажей - это рамы и балки, сделанные из высококачественной стали. Конструкция рамы состоит из стоек.
Стойки
Стойка паллетного стеллажа представляет собой гнутый металлический перфорированный профиль. Шаг перфорации 50 мм.

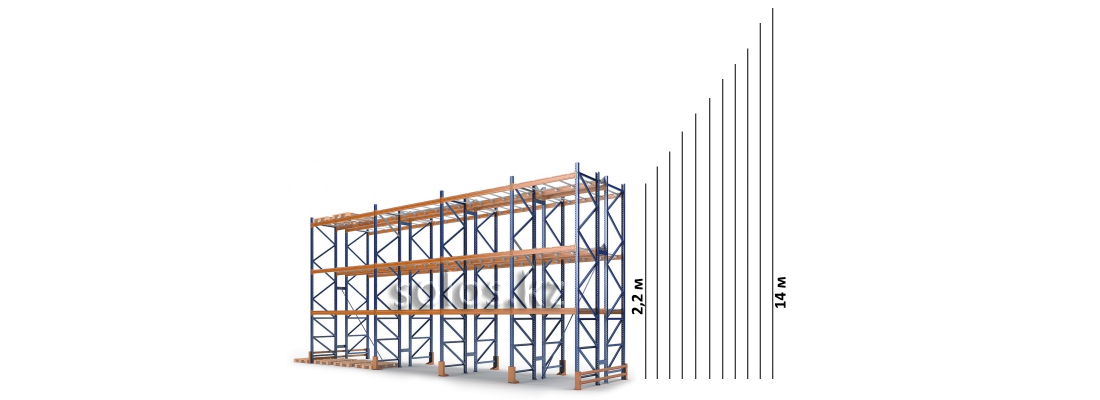

Размеры стоек бывают разные, от 2,2 м до 14 м:

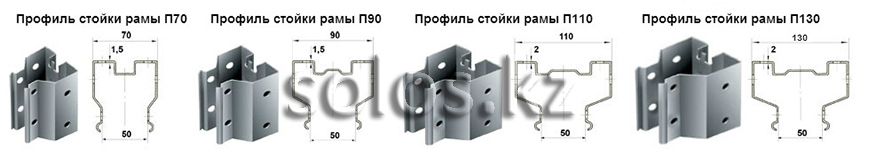

Виды стоек в зависимости от ширины: П70, П90, П110, П130
Грузовые балки
Грузовые балки горизонтальные, жесткие элементы стеллажей на которых размещается груз. Балки устанавливаются в перфорационные отверстия стойки, обеспечивают жесткость конструкции фронтального стеллажа. Балки комплектуются фиксаторами в целях предотвращения выбивания балок вилами погрузочной техники из пазов перфорации. Максимально допустимая грузоподъемность пары балок рассчитана при условии равномерного распределения статической нагрузки, зависит от сечения профиля и длины пролета. Окрашивание балок в красный цвет (RAL 3000) выделяет уровень хранения, повышая безопасность эксплуатации склада. Процесс нанесения покрытия (порошкового полимера) производится на современном окрасочном оборудовании c многоступенчатой предварительной подготовкой поверхности, что обеспечивает покрытию элементов стеллажей износостойкость.
Размеры балки зависят от расчетной нагрузки на пару балок уровня хранения:
Ширина профиля балки зависит от грузоподъемности и от размера балки:
Настил
Настил применяется в системах фронтальных стеллажей для организации полочного хранения.

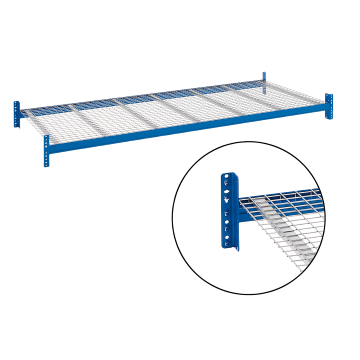

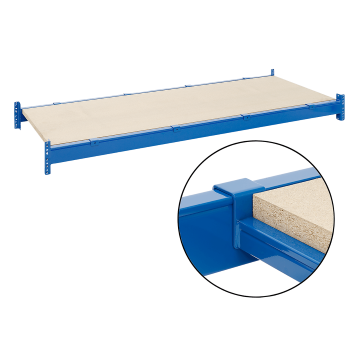

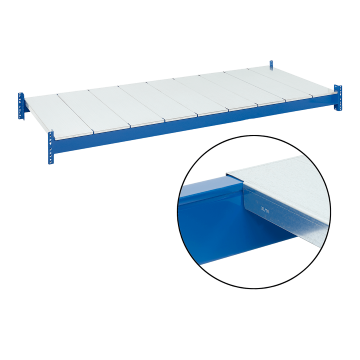

Типы настилов:
Устройства защиты
Устройства защиты применяются для защиты несущих элементов паллетного стеллажа от легких ударов грузоподъемной техники.
Угловая защита устанавливаются на стойки торцевых рам паллетных стеллажей, для исключения на них механических воздействий от грузоподъемной техники. Высота угловой защиты 420 мм. Защита окрашена в сигнальный цвет RAL 2009 (оранжевый).
Защита ряда представляет собой две угловых защиты соединенные между собой двумя профилями-балками ограждения. Устанавливается в торцевых частях фронтальных стеллажей и в местах проезда грузоподъемной техники. Обеспечивает большую степень защиты, чем угловая защита за счет большей жесткости и увеличения количества мест крепления к полу. Все элементы защиты ряда окрашены в сигнальный цвет RAL 2009 (оранжевый).
Предлагаются защиты на одиночный и на двойной ряд.
Защита стойки применяется для защиты стоек рам с фронтальной и боковых сторон. Устанавливается на полу возле рам в стеллажных проходах. Может быть использована в составе других устройств защиты.

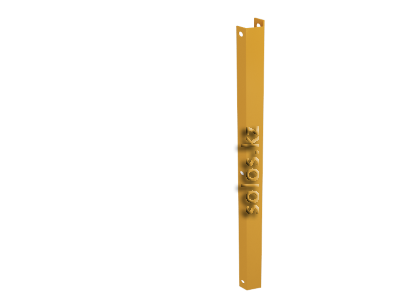

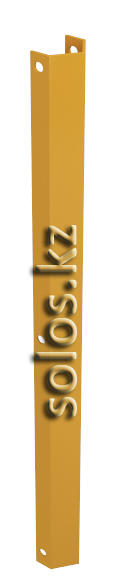

Протектор стойки применяется для защиты стоек рам на определенной высоте или когда невозможно установить другие виды защиты.
Высота протектора стойки определяется используемой погрузочной техникой:
• 350 мм при использовании рич-траков;
• 850 мм при использовании вилочных погрузчиков;
Все элементы протектора стойки окрашены в сигнальный цвет RAL 2009 (оранжевый).

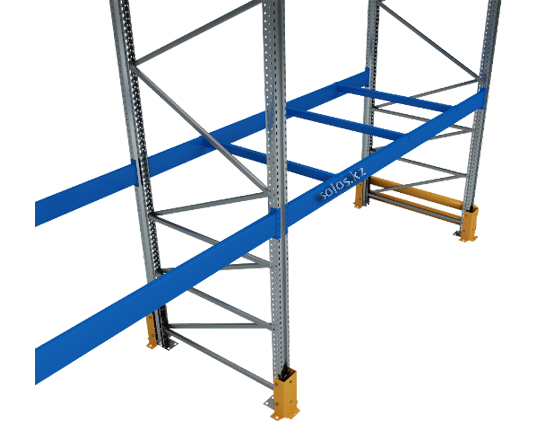

1. Поперечные балки используются в конструкции паллетного фронтального стеллажа для усиления настила из ДСП, а также когда длина грузовой балки превышает 2700 мм.
2. Соединители рядов применяются для соединения стеллажных рядов в единый блок, и для соединения разрывов в стеллажном ряду при обходе колонн.

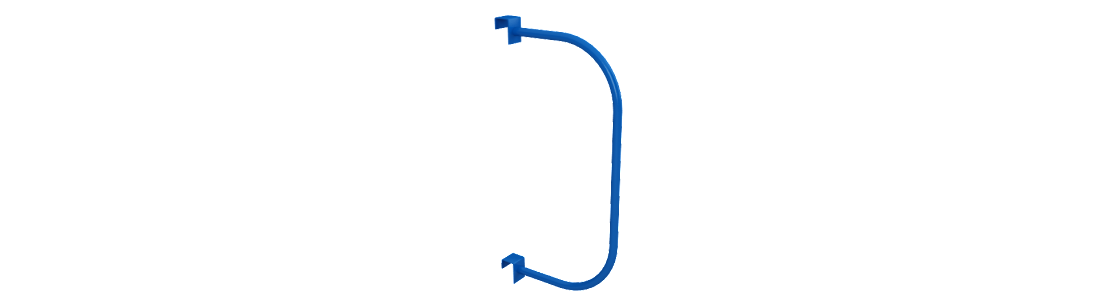

3. Делитель ряда применяются при необходимости вертикального хранения длинномерных грузов различной номенклатуры. Делители устанавливаются на грузовые балки для разделения и организации пространства в секциях стеллажа.
